自装卸机动排水方舱为车载式应急排涝装备，依靠电动自装卸系统实现皮卡快速装卸转运；配置 500m³/h 大流量变频潜水泵与内置柴油动力系统，集成电动水带卷盘、智能分区操控、多重电气安全防护，机动能力强、排水效率高，适用于防汛抢险、道路积水、市政抢修、隧道排水、电力应急等各类积水抽排作业。
产品介绍

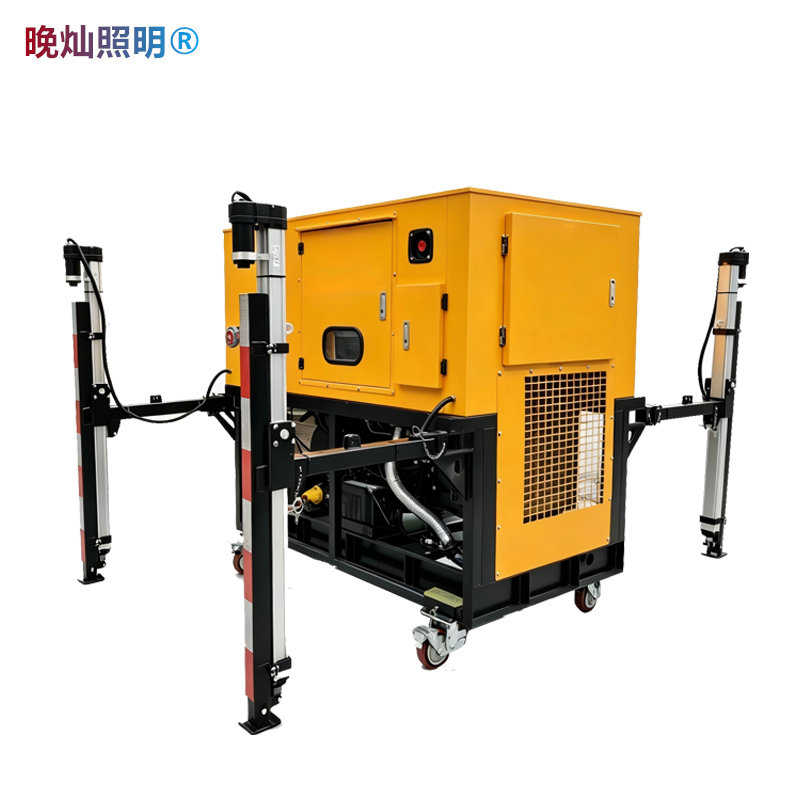

设备搭载一体化电动自装卸系统，单人独立完成方舱装卸操作，装卸流程自动化，落地后依靠自带减震万向轮实现场地内灵活移位；设备与运输车辆接触面配备一体化缓冲防护结构，转运过程减震耐磨，整机重量轻量化，依托皮卡即可完成跨区域快速转运，机动调度便捷。
高效大流量排水系统
搭载 22kW 变频永磁潜水泵，额定流量 500m³/h，抽排扬程充足，可快速快速降低积水水位，排水效率优异；泵体轻量化设计，单人即可完成拆装转运。配套大口径输水软管与快装接头，一体式管线收放装置，铺设、回收省时省力；设有专用浮漂固定收纳结构，适配各类深浅积水工况。
设备设有独立密闭式水带收纳舱，内置一体化电动卷带机构，输水软管支持一键自动收卷，免去人工拖拽缠绕，大幅提升工作效率；收纳后管路排布规整不缠绕，有效减少水带磨损。
分区可视化智能操控
智能控制操作面板，整机采用模块化分区操控布局，发电机组控制、支腿装卸控制、水泵变频控制分舱独立设置，操作界面直观简洁，各类功能操作简单易上手。
设备预留分色标识三相输出插座，A/B/C/N 相序清晰区分，翻盖式防尘防水防护盖，采用工业快插接头，接线牢固便捷。
发电机组主控安全模块
配备机组智能控制屏实时监测运行状态并故障预警，舱体设有红色急停按钮，险情下一键断电停机；独立开关柜体隔离水电回路，搭配电源开关与故障指示灯，故障快速识别排查。
水泵变频防护系统
高防护控制柜适配户外恶劣环境，搭载变频控制器，具备过载、缺相、短路、欠压、超温多重保护，设备异常自动停机断电，消除漏电、设备损毁风险。
长效稳定柴油动力系统：搭载 30kW 内置柴油发电机组，配大容量燃油箱，可长时间不间断连续作业；配备专用启动电瓶，一键电启动，操作便捷。
整机标配标准接地装置，户外作业可靠接地，有效消除漏电安全隐患。
耐用性和移动性：结构框架采用高强度钢材焊接成型，结构坚固耐用；搭载四个加强型电动支撑脚，可快速展开和升降，实现自动装卸功能，设备底部配有4个一体式可折叠减震万向脚轮，可推行移动。
装卸方式：方舱通过自带的电动自装卸系统，可方便的从皮卡车上装卸，无需吊车或叉车。
运输方式：满足电力抢修皮卡车、小型工程车、轻型货车、工程车、平板货车等装载要求。
产品参数
|
类别 |
名称 |
技术参数 |
|
自装卸模块 |
适用车辆 |
电力工程皮卡货箱 |
|
装卸方式 |
可通过与工作站一体化的电动自装卸系统，单人即可操作从货车上装卸，无需其他辅助工具。 |
|
|
装卸机构工作电压 |
DC24V |
|
|
装卸动作方式 |
电动 |
|
|
装卸时间 |
180s |
|
|
支撑脚最大展开距离 |
2360mm |
|
|
自动装卸最大高度 |
1000mm |
|
|
排水模块 |
水泵单元 |
转速：4000r/min |
|
总功率：22kW |
||
|
总流量：500方 |
||
|
扬程：8米 |
||
|
单泵体重量：25kg |
||
|
水泵控制柜单元 |
柜体防护等级：IP55 |
|
|
具有过载、缺相、短路、欠压超温故障自动保护功能 |
||
|
电缆 |
电缆长度：40米 |
|
|
配有与工作站一体化的手动收放电缆装置 |
||
|
电缆对接方式：工业快速链接插头 |
||
|
水带软管 |
直径：DN200mm，长度：25米*2条 |
|
|
水带对接方式：金属快接头 |
||
|
需配有与工作站一体化的电动收放水带装置 |
||
|
浮漂 |
工作站配置浮漂放置位置且配有浮漂固定装置 |
|
|
发电机组模块 |
发电机组功率 |
30KW |
|
燃油容量 |
120L |
|
|
燃油类型 |
柴油 |
|
|
动力型式 |
四缸、水冷机 |
|
|
工作时间 |
40小时 |
|
|
启动类型 |
电启动 |
|
|
启动电瓶 |
70AH |
|
|
其他 |
市电输入 |
配置三相电源输入快接工业插头 |
|
移动脚轮 |
配置一体式可折叠减震万向轮4个 |
|
|
接地装置 |
要求25平方透明铜芯软线；接地棒长度80cm |
|
|
尼龙缓冲垫片 |
工作站与车辆货箱接触面需配置尼龙缓冲垫片；厚度不低于1cm；尼龙缓冲垫片与工作站需采用一体化设计 |
|
|
外形尺寸 |
1750*1550*1765mm |
|
|
重量 |
960kg |
